投資人都清楚一家好的酒店設計對于酒店裝修的重要性，一套完整酒店設計圖紙包含的內容有：平面圖、立面圖、酒店裝修平面圖、電位圖、裝飾圖等等，下面小編將為您詳細介紹酒店設計圖紙一般包含內容有哪些？希望對您有所幫助。

一、設計圖紙

酒店設計圖紙一般分平面圖、地平面圖、天棚平面圖、立面圖、節點大樣圖、強電鋪設圖、弱電鋪設圖等。要在圖上標明燈具的位置，并標明燈的名稱或燈具圖例。應有剖切圖，并標明剖切位置。天花平面圖為實際施工后的鏡像。

二、立面圖

1、各種立面圖應按正投影原理所繪制。

2、剖切圖包括剖切面和投影方向可見的施工構造、材料及尺寸標注。

3、各種立面圖尚不能表達清楚的要做剖切圖。剖切圖的剖切位，應根據酒店裝修圖紙的用途或設計的深度選擇能反映全貌特征以及有代表性的部位剖切。

4、立面圖應包括投影方向可見的建筑、家具、家電等的外輪廓線和構造圖、墻面做法、材料做法及細部尺寸。

三、酒店裝修平面圖

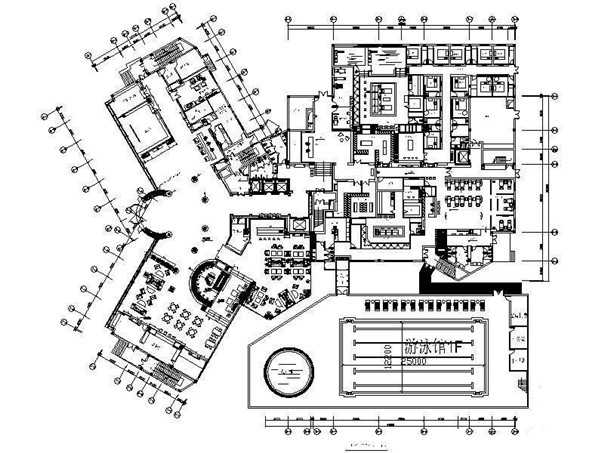

1、酒店平面布置圖

2、平面圖應在建筑物的門、窗洞口處，水平剖切俯視。圖內應包括剖切面及投影方向可見的構造。

3、平面圖須注清立面標識、酒店房間名稱、地面材料（包括材料尺寸、規格，邊長≥450的材料應畫準排磚位置）、主要酒店配置家具及家電平面布置圖（電視、冰箱、洗衣機、空調等）。

四、電位圖

1、酒店裝修電位走線只需標明開關與燈位的控制關系，線型宜用細圓弧線（也可適當用中圓弧線），各種強弱電的插座走線不需標明；

2、要有詳細的開關（一聯、二聯、多聯）、電源插座、電話插座、電視插座、空調插座、寬帶網插座、配電箱等圖標及位置（插座高度未注明的一律距地面300mm，有特殊要求的要在插座旁注明標高）。

五、酒店裝飾詳圖及大樣圖

1、酒店家具圖制作部分必須有平、立、剖面圖，家具立面圖要有拉手位置示意圖。

2、 酒店門窗、家具等制作部分的平、立、剖面圖。

3、 酒店圖樣中某一部分或構造，需要重點索引節點詳圖；踢腳板、埡口、酒店門窗套等可看情況適當有剖切圖。
